Reka bentuk litar magnet pemisah magnet dan pengenalan saiz dan bahan magnet

Reka bentuk litar magnet pemisah magnet dan pengenalan saiz dan bahan magnet

Gelung tertutup di mana fluks magnet tertumpu dipanggil litar magnet. Sistem magnet pemisah magnet perlu menjana medan magnet dengan kekuatan tertentu, dan memerlukan kebanyakan fluks magnet dalam medan magnet boleh tertumpu melalui ruang penyisihan. Ketinggian, lebar, jejari dan bilangan kutub sistem magnetik, perbezaan potensi magnet antara kutub magnet bersebelahan, pic kutub, nisbah lebar muka tiang kepada lebar celah kutub, bentuk tiang dan muka tiang, dan jarak dari muka tiang ke pusat susunannya jarak dan sebagainya mempunyai pengaruh yang besar pada ciri-ciri medan magnet.

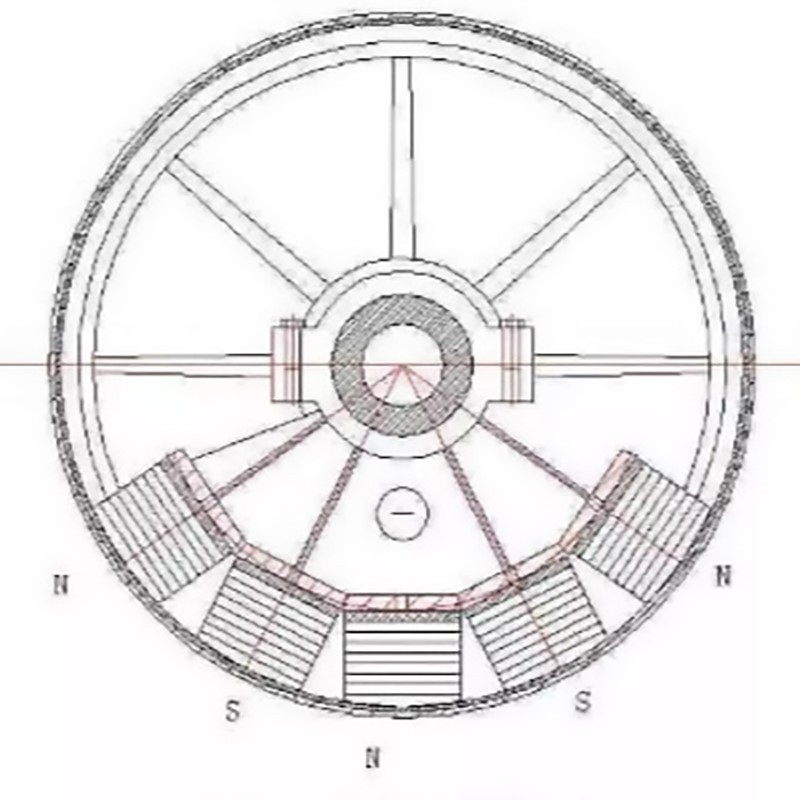

Seperti yang ditunjukkan dalam rajah, pemisah magnet diambil sebagai contoh. Bahagian litar magnet menggunakan sistem magnet lima kutub. Setiap tiang magnet diperbuat daripada blok magnet kekal ferit dan NdFeB, dan dipasang pada plat panduan magnet dengan skru melalui lubang tengah blok magnet. Di atas, plat panduan magnet dipasang pada aci silinder melalui pendakap, sistem magnet ditetapkan, dan silinder boleh berputar. Kekutuban kutub magnet disusun berselang-seli di sepanjang lilitan, dan kekutuban adalah sama di sepanjang arah paksi. Penggelek yang diperbuat daripada bahan bukan magnet keluli tahan karat ditetapkan di luar sistem magnetik. Bahan bukan magnet digunakan untuk menghalang garisan medan magnet daripada memasuki zon pemilihan melalui silinder dan membentuk litar pintas magnet dengan silinder. Bahagian tangki yang berhampiran dengan sistem magnet juga harus diperbuat daripada bahan bukan magnet, dan selebihnya hendaklah diperbuat daripada plat keluli biasa atau plat plastik keras.

Untuk pemisah magnet kekal, magnet kekal adalah komponen yang paling penting, dan kualiti magnet kekal menentukan ciri prestasinya. Magnet kekal pemisah magnet biasanya dibuat kepada saiz tertentu (contohnya, panjang × lebar × tinggi=85 × 65 × 21 mm), jadi ia biasanya dipanggil blok magnet kekal atau hanya blok magnet. Bahan magnet kekal yang boleh digunakan sebagai sistem magnet pemisah magnet termasuk ferit magnet kekal, alnico, besi kromium kobalt dan besi aluminium mangan, bahan magnet kekal samarium kobalt, dan bahan magnet kekal boron besi neodymium. Pada masa ini, bahan magnet kekal arus perdana yang digunakan dalam peralatan pemisahan magnet domestik adalah terutamanya ferit magnet kekal (strontium ferit, barium ferit), diikuti oleh bahan magnet kekal NdFeB.

Dalam reka bentuk sistem magnetik, adalah perlu untuk memilih bahan magnet kekal yang akan digunakan mengikut syarat-syarat khusus pelbagai aspek. Faktor-faktor yang mempengaruhi boleh diringkaskan kepada aspek berikut:

1. Kekuatan medan magnet: Medan magnet yang berterusan harus dijana dalam ruang kerja yang ditetapkan. Kekuatan medan magnet ini menentukan jenis bahan magnet kekal yang akan digunakan. Sifat magnet bagi magnet kekal NdFeB adalah lebih tinggi daripada sifat ferit.

2. Keperluan untuk kestabilan medan magnet, iaitu pengaruh dan kebolehsuaian bahan magnet kekal kepada faktor persekitaran seperti suhu, kelembapan, getaran dan kejutan

3. Sifat mekanikal, seperti keliatan, fleksibiliti dan kekuatan mampatan magnet, dsb.

4. Faktor harga
