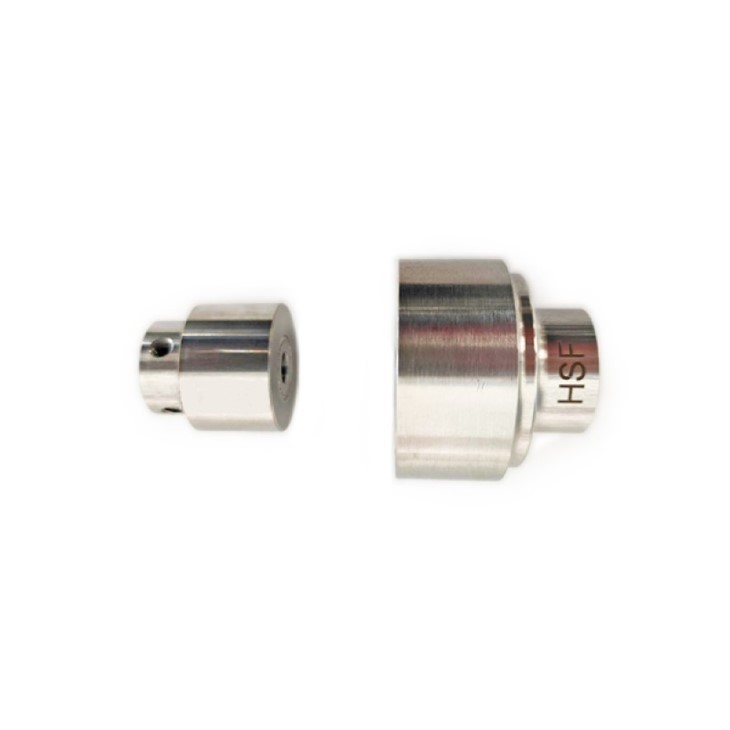

Gandingan Magnet Jejari

Gandingan magnet jejari

Penggunaan utama magnet kekal ialah gandingan magnetik, yang bergantung terutamanya pada daya tarikan antara kutub magnet yang bertentangan secara diametrik untuk mencipta penghantaran tanpa sentuhan tanpa bunyi dan geseran antara sistem mekanikal dalaman dan luaran.

Ciri-ciri:

1. Tukar pengedap dinamik konvensional kepada pengedap statik untuk mencapai penghantaran kuasa dengan kebocoran sifar.

2. Penghantaran getaran boleh dihalang, membolehkan pengendalian jentera yang stabil dengan penghantaran bukan sentuhan.

3. Tanggalkan keselamatan beban berlebihan.

4. Mudah untuk membina, menyelesaikan masalah dan mengekalkan struktur mudah.

5. Terdapat pelbagai jenis pergerakan, seperti pergerakan linear, pergerakan putaran, dan gerakan kompaun skru.

6. Singkirkan pencemaran.

Pengelasan:

Terdapat beberapa kriteria klasifikasi untuk gandingan magnetik:

1. Berdasarkan konsep gandingan, boleh dibahagikan kepada jenis segerak, arus pusar, dan histeritik.

2. Berdasarkan jenis pergerakan, boleh dikelaskan sebagai jenis linear, jenis putaran, dan jenis skru.

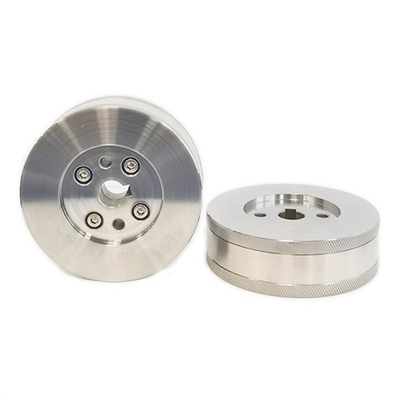

3. Berdasarkan bentuk struktur, boleh dibahagikan kepada jenis silinder dan jenis cakera.

4. Bergantung kepada bagaimana magnet disusun, ia boleh dibahagikan kepada jenis terputus-putus dan gabungan.

Pengoptimuman Parameter Struktur:

Terdapat banyak ciri struktur untuk gandingan magnetik, dan perubahan dalam parameter ini akan memberi kesan serta-merta ke atas berapa banyak tork yang dihantar.

1. Nombor kutub magnet hendaklah dioptimumkan. Prinsip tenaga magnetostatik menyatakan bahawa apabila nombor kutub meningkat, tenaga boleh disimpan dengan lebih cekap, membawa kepada pembebasan tenaga statik selepas ia diubah menjadi tenaga kinetik. Walau bagaimanapun, mempunyai terlalu banyak tiang mengakibatkan lebih banyak kebocoran fluks, yang mengurangkan ketumpatan fluks merentasi celah udara dan tork yang terhasil. Jejari berkesan yang kecil atau jurang udara yang kecil memerlukan lebih banyak tiang, manakala jejari berkesan yang tinggi atau jurang udara yang besar memerlukan lebih sedikit tiang.

2. Mencapai ketebalan besi kuk yang ideal. Besi kuk mungkin berjaya menyekat medan magnet dari luar. Besi kuk, yang merupakan komponen sistem litar magnetik, mempunyai keupayaan untuk mengubah suai kekuatan dan pengedaran ketumpatan fluks serta kebocorannya dan keadaan operasi medan magnet kekal. Besi dengan lapisan nipis akan mula-mula mendorong ketepuan magnet, diikuti dengan peningkatan rintangan magnet, dan terakhir pengurangan tork.

3. Meningkatkan ketebalan magnet kekal. Magnet kekal menawarkan potensi magnet untuk keseluruhan litar. Tork meningkat apabila ketumpatan fluks jurang udara meningkat. Dalam had tertentu, ketebalan magnet kekal akan menyebabkan peningkatan tork yang ketara. Disebabkan oleh rintangan magnetik dan kebocoran fluks, tork berhenti meningkat apabila ketebalan mencapai titik tertentu.
